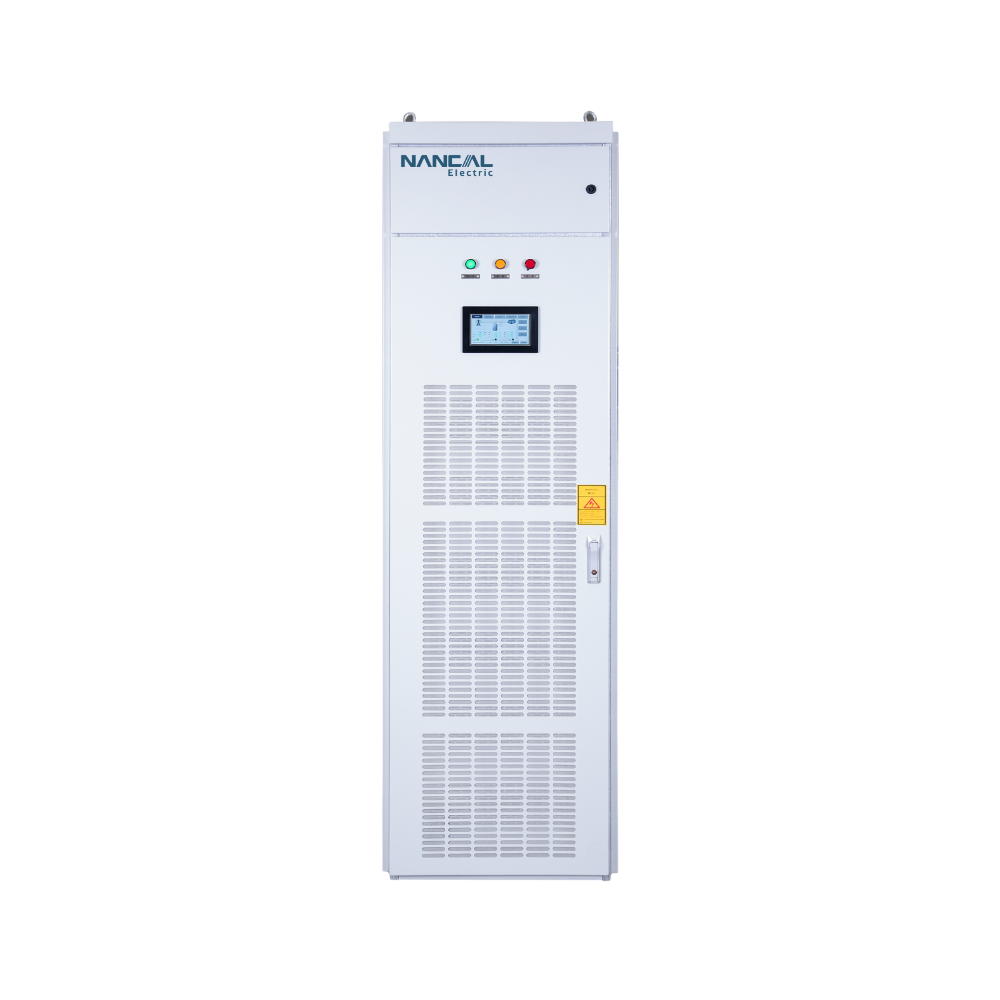

АПФ НАНКАЛ ЭЛЕКТРИК
Серия NC AH
Активный фильтр
400В/480В/690В
30А-600А
Подавление гармоники
​​​​​
Серия Nancal NC AH
Активный фильтр
Активный фильтр (APF) серии NC AH — это новый тип силовой электроники с динамическим подавлением гармоник (различные амплитуды и частоты) и компенсацией реактивной мощности (опережение и отставание).
  • низкий уровень гармоник частотно-регулируемого привода
    Подавление гармоники

  • ЧРП с высоким коэффициентом мощности
    Быстрый отлик​​​​​

  • THDI-ТЕСТ

    Безопасный и надежный


  • 24 часа

    Гибкие применения


Преимущества
  • Подавление гармоник со 2-й по 61-ю, соответствует стандарту IEEE519
  • Коэффициент гармонического подавления> 97%
  • Компенсация реактивной мощности (индуктивная и емкостная)
  • Компенсация трехфазного дисбаланса
  • Динамическое отслеживание, быстрый отлик
Функции
  • Компенсация 2-61 порядка (выбираемая или интегральная)
  • Автоматическое предотвращение резонанса
  • Автоматический ограничитель, отсутствие риска перегрузки
  • Комплексная защита
  • Модульная конструкция, легко расширять
  • Совместимость с 3P3W и 3P4W
  • Параллельная интеграция модулей разной емкости
  • Функция гибернации/пробуждения с низкими потерями
  • Диапазон напряжения: 200–690 В

  • Многочисленные компенсационные функции

    Встроенная компенсация или дополнительная
    Реактивная компенсация (захват и индукция)
    Трехфазная компенсация дисбаланса
    Коэффициент гармонического подавления> 97%
    P.F.>0,99

  • Повышенная производительность системы

    Трехуровневая структура топологии
    DSP+FPGA, высокоскоростное цифровое управление
    Автоматическое предотвращение резонанса, автоматический ограничитель без перегрузки
    Защита: перенапряжение, перегрузка по току

    перегрев и др.
    Связь: Ethernet, RS485 и т. д.

  • Безопасность и надежность

    Усовершенствованный чип IGBT

    Чип Texas Instrument DSP, быстрый и надежный

    Идеальная защита

  • Гибкие применения

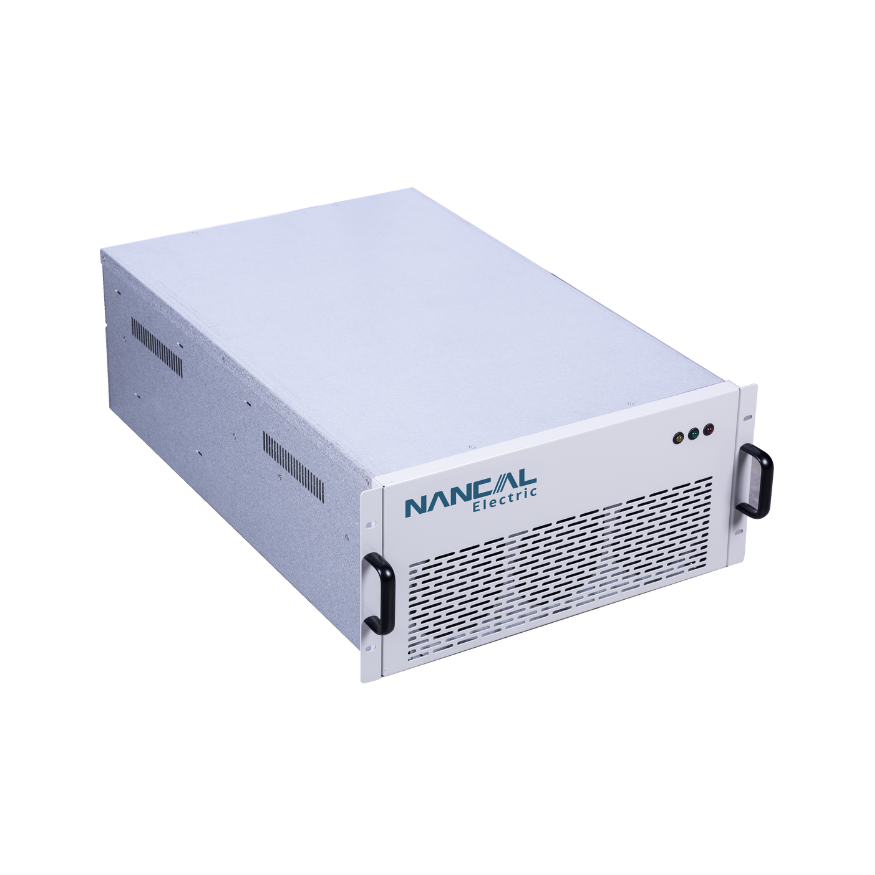

    Модульная конструкция, компактный размер, возможность расширения, простота установки и обслуживания

    Максимум 16 параллельных модулей

    Несколько типов: настенные/шкафные

    Структура линии: 3-фазный 3-проводной/3-фазный 4-проводной

    Максимум 10 шкафов параллельно

  • Удобство

    Стандартный 7-дюймовый цветной сенсорный экран

    Графический интерфейс, отображающий различные параметры

    Простая операция​​​​​

  • Интеллектуальное энергосбережение

    Низкие потери: автоматический переход в гиберащии/пробуждение

    Низкий уровень шума: интеллектуальный вентилятор охлаждения с регулируемой скоростью

Пример применения
