Серия NC SPC

Полностью управляемое нтеллектуальное устройство для коррекции качества электроэнергии

400В

35кВАр-100кВАр

Трехфазная балансировка

СКАЧАТЬ БРОШЮРУ

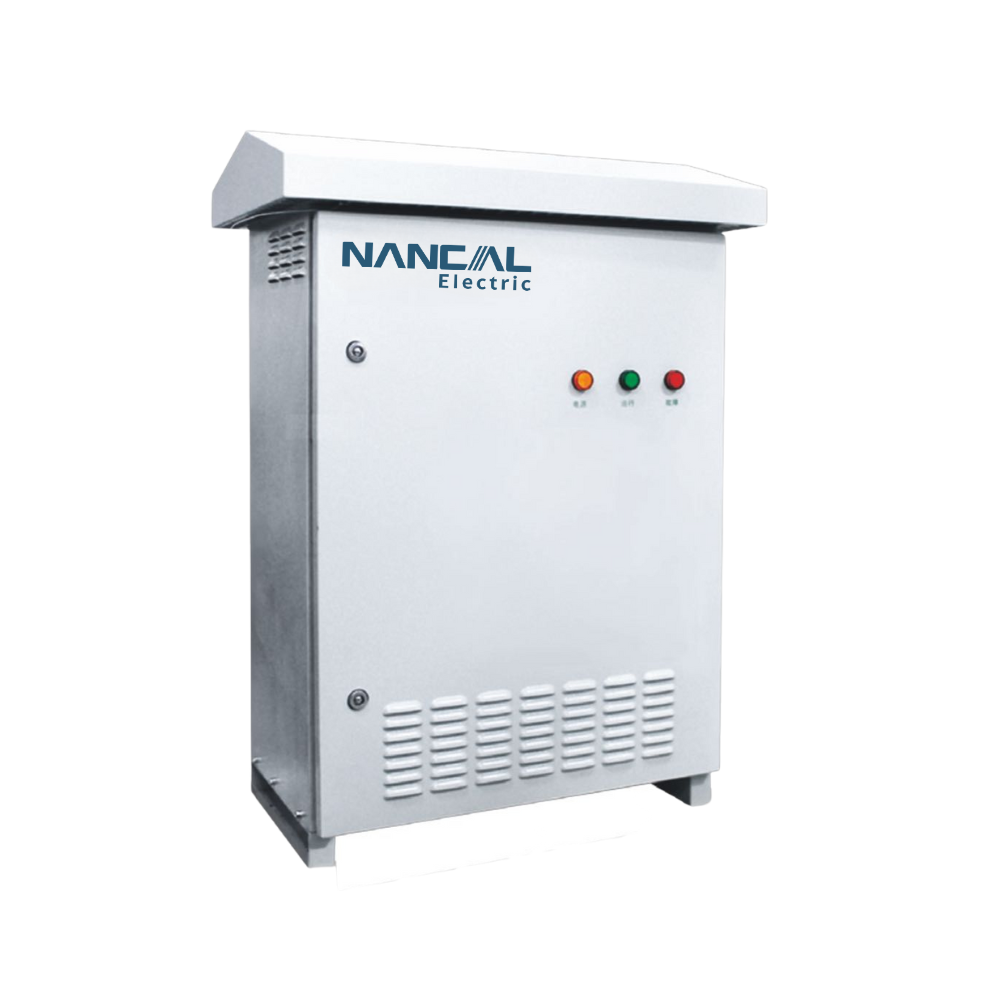

Серия Nancal NC SPC

Полностью управляемое интеллектуальное устройство для коррекции качества электроэнергии

Основанное на SVG, интеллектуальное устройство коррекции качества электроэнергии (SPC) серии NC SPC специально разработано для улучшения качества электроэнергии в распределительной сети с функциями компенсации трехфазного дисбаланса, быстрого регулирования реактивной мощности и стабилизации напряжения системы.

Принцип реактивной компенсации

NC SPC определяет ток нагрузки с помощью внешнего трансформатора тока (ТТ) и анализирует реактивную составляющую тока нагрузки контроллером DSP. Затем он управляет инвертором IGBT, чтобы генерировать реактивный ток и компенсировать реактивный ток нагрузки, чтобы соответствовать целевому коэффициенту мощности линии.

Принцип трехфазной балансировки

NC SPC определяет ток нагрузки через внешний трансформатор тока (ТТ), анализирует, сбалансирована ли система или нет, а также рассчитывает требуемый ток SPC и отправляет сигнал на IGBT. Затем несимметричный ток передается от сильноточной фазы к слаботочной фазе. В итоге достигается трехфазное равновесие.

Принцип поддержки напряжения

NC SPC измеряет напряжение в точке компенсации и отправляет сигнал напряжения на контроллер DSP для сравнения с установленным значением. Когда напряжение превышает значение Umax, NC SPC генерирует индукционный ток для снижения напряжения. Когда напряжение ниже значения Umin, NC SPC выдает емкостной ток для увеличения напряжения. Наконец, NC SPC стабилизирует напряжение в нормальном диапазоне.

3-фазная компенсация дисбаланса
Компенсация реактивной мощности
Гармоническая
Компенсация
Высокая степень защиты
Подходит для использования на открытом воздухе

Преимущества

Несколько функций
Высокий класс IP
Удаленный монитор
Стабильная работа
Автоматический сброс и перезапуск могут быть установлены

Функции

После компенсации асимметрия фаз<3%
Коэффициент мощности до 0,99
Модульная конструкция, простая установка и обслуживание

Многочисленные компенсационные функции

3-фазный дисбаланс < 3%
Регулировка напряжения
P.F.>0,99, КПД>97,5%
Повышенная производительность системы

Механизм защиты безопасности
Самодиагностика неисправностей, самовосстановление
Стабильная и надежная работа
Безопасность и надежность

Усовершенствованный чип IGBT
Чип Texas Instrument DSP, быстрый и надежный
Идеальная защита
Гибкие применения

Модульная конструкция
Компактный размер и возможность расширения
Простота установки и обслуживание
Удобство

Стандартный 7-дюймовый цветной сенсорный экран
Графический интерфейс, отображающий различные параметры
Простая операция
Удаленный мониторинг и управление
Ителлектуальное энергосбережение

Низкие потери: автоматический переход в гиберации/пробуждении
Низкий уровень шума: интеллектуальный вентилятор охлаждения с регулируемой скоростью

Пример применения
