Серия NC SVG

Статический генератор реактивной мощности

400В/480В/690В

30кВАр-600кВАр

Реактивная компенсация

СКАЧАТЬ БРОШЮРУ

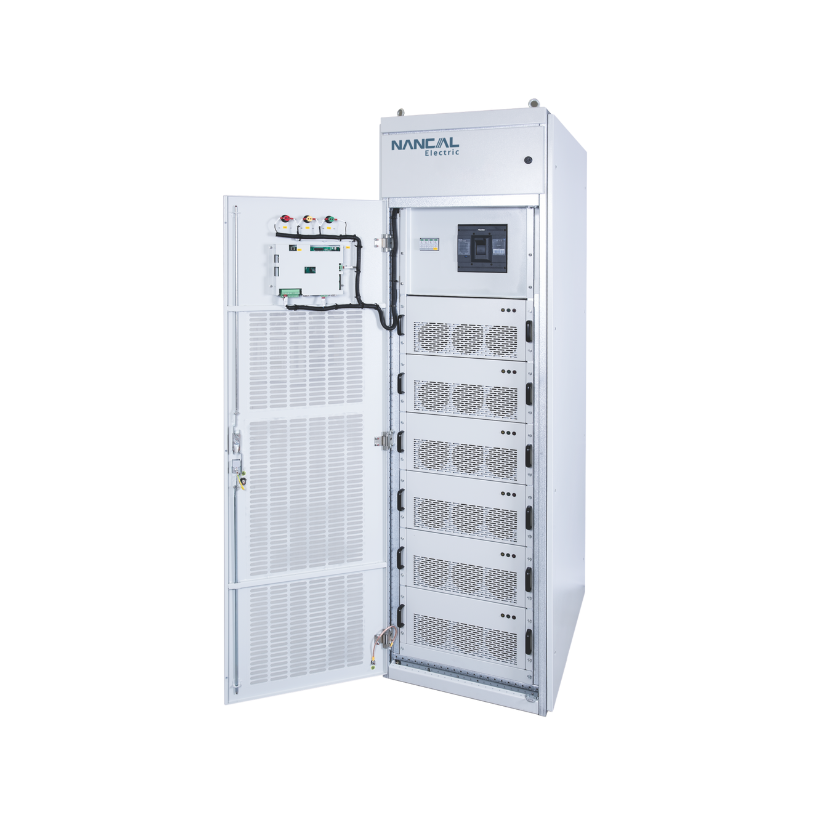

Серия Nancal NC SVG

Статический генератор реактивной мощности

Стактический генератор реактивной мощности (SVG) серии NC SVG определяет ток нагрузки в режиме реального времени, анализирует содержание реактивной мощности в токе нагрузки с помощью расчета DSP, затем на основе целевого значения реактивной компенсации управляет инвертором IGBT, чтобы генерировать ток реактивной компенсации, отвечающий требованиям. В конечном итоге достигается цель динамической реактивной компенсации с определенной гармонической компенсацией.

Компенсация реактивной мощности (опережение и отставание)
Точная компенсация
Коэффициент высокой мощности
Нет резонанса
Быстрый отлик

Преимущества

Диапазон реактивной компенсации: -1~1 (регулируемый)
Отсутствие проблемы чрезмерной или недостаточной компенсации
Отсутствие риска резонанса
Коэффициент мощности >0,99
Гармоническая компенсация и компенсация фазового дисбаланса могут быть выбраны при достаточной мощности

Функции

Модульная конструкция, легко расширять
Может работать с активным фильтром, реализовать точную компенсацию гармоник и реактивной мощности
Может работать вместе с TSC и конденсаторной батареей для оптимизации результатов компенсации при ограниченных затратах.
Своевременное отслеживание, быстрый отлик

Многочисленные компенсационные функции

Диапазон реактивной компенсации: -1~1 (регулируемый)
Отсутствие пере- или недокомпенсации, резонанса
Трехфазная компенсация дисбаланса
Гармоническая компенсация
Реактивная компенсация в сотрудничестве с TSC
Компенсация гармоник и реактивной мощности совместно с APF
Повышенная производительность системы

Трехуровневая структура топологии
DSP+FPGA, высокоскоростное цифровое управление
Автоматическое предотвращение резонанса, автоматический ограничитель без перегрузки
Защита: перенапряжение, перегрузка по току
перегрев и др.
Связь: Ethernet, RS485 и т. д.
Безопасность и надежность

Усовершенствованный чип IGBT
Чип Texas Instrument DSP, быстрый и надежный
Идеальная защита
Гибкие применения

Модульная конструкция, компактный размер, возможность расширения, простота установки и обслуживания
Максимум 16 параллельных модулей
Несколько типов: настенные/шкафный
Структура линии: 3-фазный 3-проводной/3-фазный 4-проводной
Максимум 10 шкафов параллельно
Удобство

Стандартный 7-дюймовый цветной сенсорный экран
Графический интерфейс, отображающий различные параметры
Простая операция
Интеллектуальное энергосбережение

Низкие потери: автоматический переход в спящий режим/пробуждение
Низкий уровень шума: интеллектуальный вентилятор охлаждения с регулируемой скоростью

Пример применения
