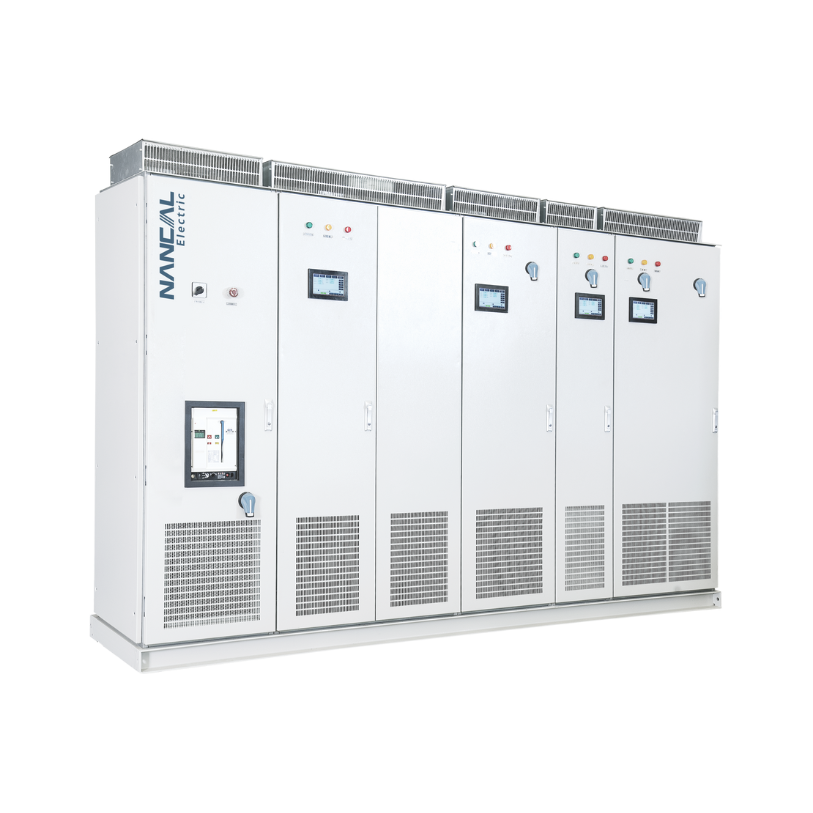

MV EVFD NANCAL ELECTRIC
Серия NC AMP
Высокое напряжение: 300 кВА-20 МВА
Низкое напряжение: 40 кВА-8 МВА
Источник питания для судов​​​​​
Серия Nancal AMP
Береговой источник питания
Береговой источник питания для судов в основном состоит из береговой системы электроснабжения, установленной на терминале, судовой системы приема электроэнергии и соединительного оборудования между судном и берегом.
Береговая система электроснабжения: она питается от трансформатора и источника питания на подстанции в районе порта в передней части терминала. После преобразования напряжения и частоты муниципальной сети преобразуется в технические характерстики источника питания, требуемые судовое системой приема энергии. Использовать такие приспособления, как кабельные траншеи и лотки, для прокладки кабелей питания в клеммную коробку на терминале.
Судовая система приема электроэнергии: Когда судно использует береговую энергию для электроснабжения, приемное оборудование и сестемы управления, которые необходимо оборудовать, в основном включают в себя входные шкафы, бортовые трансформаторы, шкафы синхронизации, шкафы распределения электроэнергии и т.д.
Соединительное оборудование между судном и берегом: соединительные кабели и устройства, соединяющие береговой источник питания и судовое энергопринимающее оборудование, в основном включают кабельные катушки, соединительные кабели, соединительные разъемки, соединительные коробки, системы управления кабелями и т.д.
  • низкий уровень гармоник частотно-регулируемого привода
    Нет загрязнения

  • ЧРП с высоким коэффициентом мощности
    Низкая стоимость

  • THDI-ТЕСТ

    Плавная

    синхронная передача


  • 24 часа

    Стабильное напряжение

    Стабильная частота

    Синусоидальный выход​​​​​


Преимущества
  • Подключение одним высоковольтным кабелем, простая установка
  • Высокая выходная мощность, обеспечивающая ежедневное и регламентное энергопотребление при работе у причала
  • Синхронная передача с нагрузкой без влияния на морские устройства
  • Автоматическая стабилизация частоты и регулирование напряжения
  • Несколько выходных интерфейсов, обеспечение энергией одновременно несколько судов

Функции
  • Комплексная защита системы
  • Выбрать сигнал выборки напряжения вторичной обмотки трансформатора, чтобы обеспечить регулирование напряжения с обратной связью и обеспечить стабильность выходного напряжения при различных нагрузках.
  • Многоимпульсный выпрямитель снижает токи высших гармоник, соответствует стандарту IEEE519
  • Быстрый динамический отклик, быстрое восстановление в случае внезапных колебаний нагрузки, время восстановления <20 мс
Серия NC AMP H
Береговой источник питания
Вход
Напряжение: 3 фазы, 3кВ-11кВ±10%
Частота: 50 Гц/60 Гц
Выход
Напряжение: 6 кВ/6,6 кВ (опции)
Частота: 50 Гц/60 Гц
Мощность: 0~20000 кВт
Перегрузочная способность: 120% 1мин.
Форма волны: многоуровневая ШИМ, выход синусоидального фильтра
Производительность
Вход: THDi≤2%
Выход: THDv≤1%
Эффективность: 95~98%
Коэффициент мощности: >0,96 (номинальная нагрузка)
Среднее время безотказной работы: >50000ч
​​​​​​​
Контроль
Метод управления: постоянная частота
Выходное напряжение, замкнутый контур напряжения
Точность напряжения: 0,1%
Защита
Перенапряжение, перегрузка по току, перегрузка, перегрев трансформатора, ошибка заземления,
отказ вентилятора, защитная блокировка
Состав
Защита: стандарт IP3X (опции)
Уровень шума: <75 дБ
Охлаждение: воздушное/водяное охлаждение
Опции: Контейнерный шкаф, Выходной изолирующий трансформатор, Распределительная коробка, Байпасный шкаф
Среда
Окружающая среда: в помещении или на улице с контейнерным шкафом
Температура: -15℃~+40 ℃
Влажность: 95% без конденсации
Интерфейс
Profibus, Modbus и др.
Серия NC AMP L
Береговой источник питания
Вход
Напряжение: 3 фазы, 380-690В±10%
Частота: 50 Гц/60 Гц ± 10%
Выход
Напряжение: 400 В/440 В/480 В
Частота: 50 Гц/60 Гц
Мощность: 0-5000 кВА
Перегрузочная способность: 150%≥1мин.
Производительность
Вход: THDi≤3%
Выход: THDi≤3%
Эффективность: ≥97%
Коэффициент мощности: >0,99 (номинальная мощность)
Среднее время безотказной работы: >50000ч
Контроль
Метод управления: постоянная частота
Выходное напряжение, замкнутый контур напряжения
Точность напряжения: 0,2%
Защита
Короткое замыкание, перенапряжение, перегрузка по току, перегрузка, пониженное напряжение, потеря фазы, перегрев
Состав
Защита: стандарт IP21 (варианты)
Уровень шума: <70 дБ
Охлаждение: Воздушное охлаждение
Опции: Контейнерный шкаф, Выходной изолирующий трансформатор, Распределительная коробка, Байпасный шкаф
Среда
Окружающая среда: в помещении или на улице с контейнерным шкафом
Температура: 15℃~+40℃
Влажность: 95% без конденсации
Интерфейс
Profibus, Modbus и др.
береговая сила-нанкаль
Джуронг
Высоковольтный береговой источник питания
нанкальная береговая сила
Наньтун

Низковольтный береговой источник питания

береговая сила гуанчжоу
Гуанчжоу

Низковольтный береговой источник питания
